一、液壓組合式離合制動器原理概述

離合制動器動作過程

不帶緩沖過程：

離合—制動

帶緩沖過程：

軟離合-離合-軟制動=制動
二、液壓組合式離合制動器型號
HACB06-66,HACB06-86,HACB06-68,HACB06-88
HACB08-55,HACB08-85,HACB08-58,HACB08-88
HACB10-66,HACB10-96,HACB10-69,HACB10-99
HACB13-66,HACB13-96,HACB13-69,HACB13-99
HACB15-66,HACB15-96,HACB15-69,HACB15-99
HACB19-66,HACB19-96,HACB19-69,HACB19-99
HACB25-77,HACB25-107,HACB25-710,HACB25-1010
HACB31-77,HACB31-107,HACB31710-,HACB31-1010
HACB37-55,HACB37-107,HACB37-710,HACB37-1010

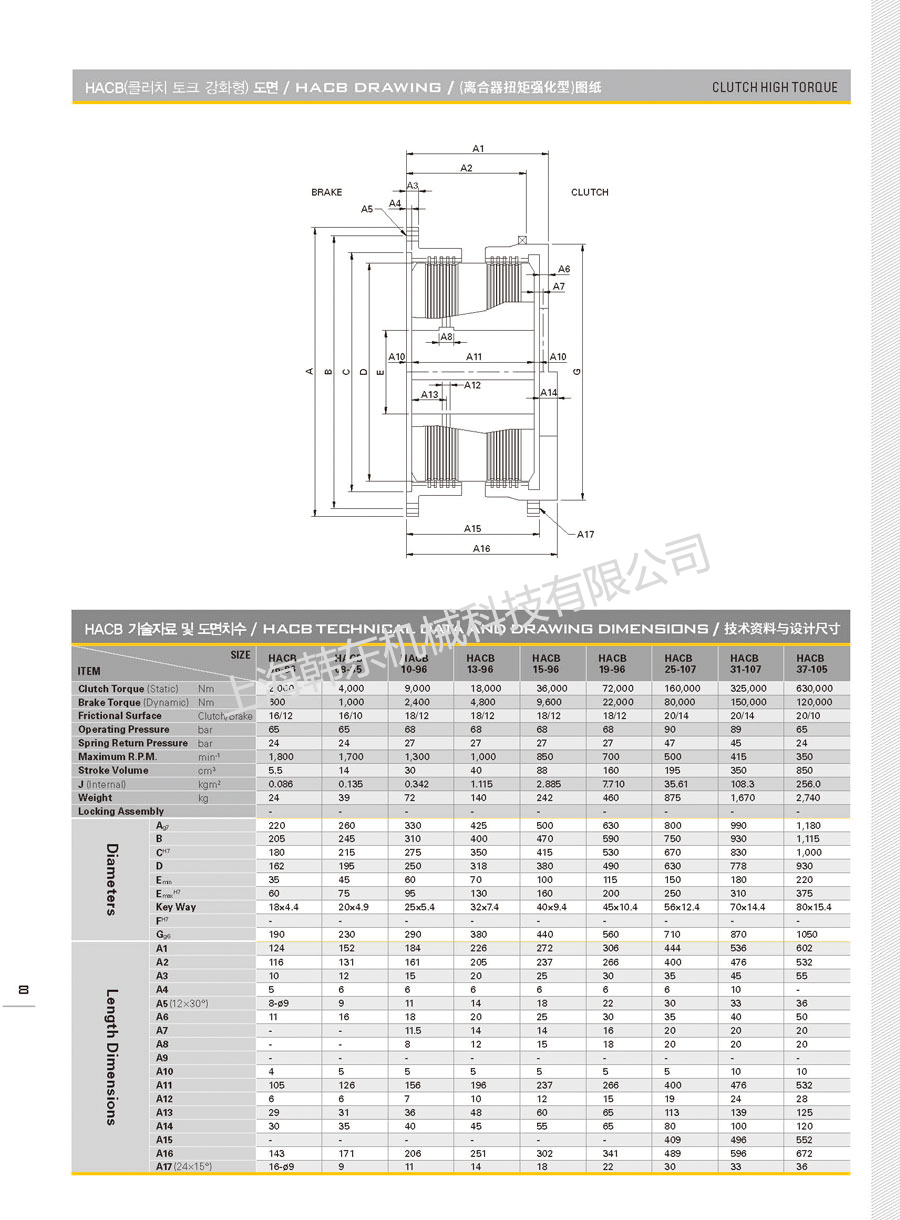

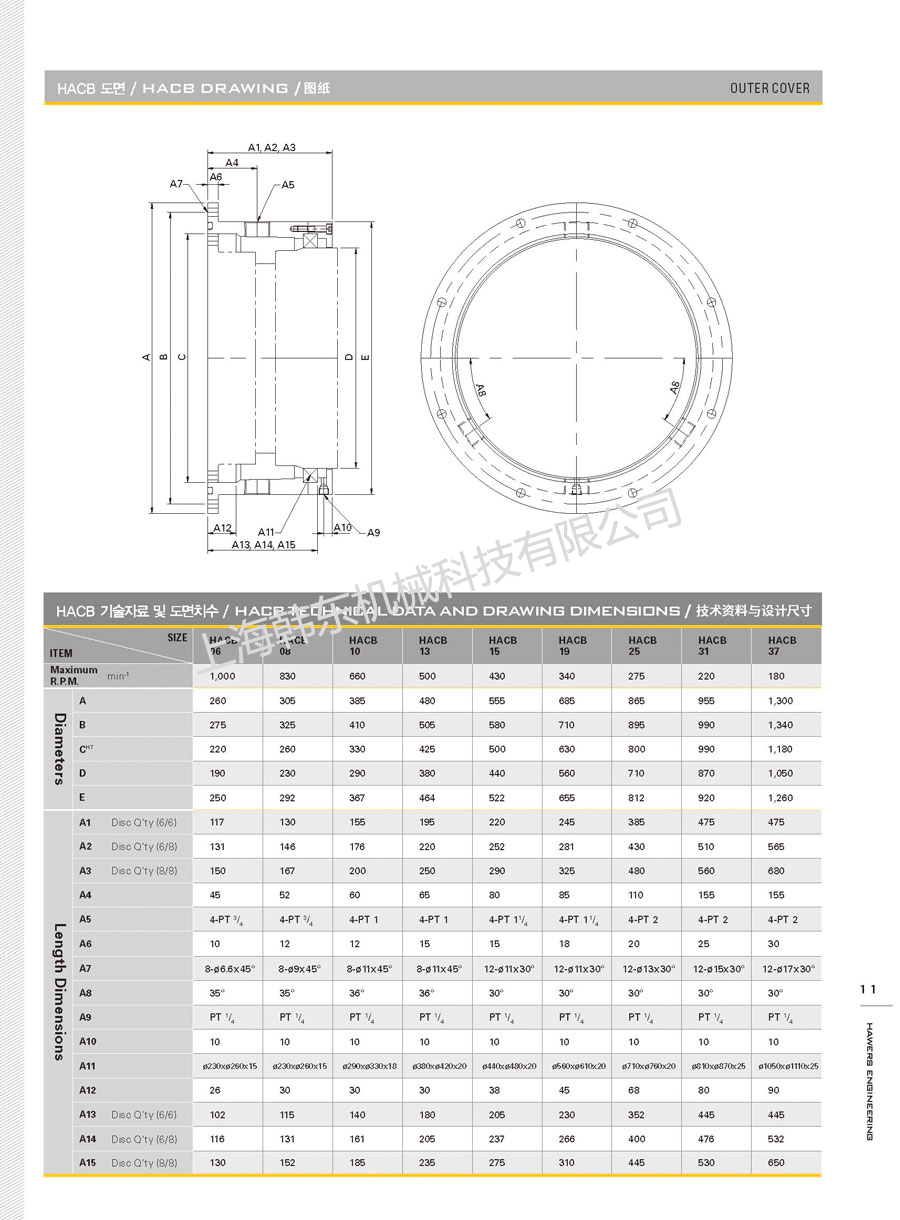

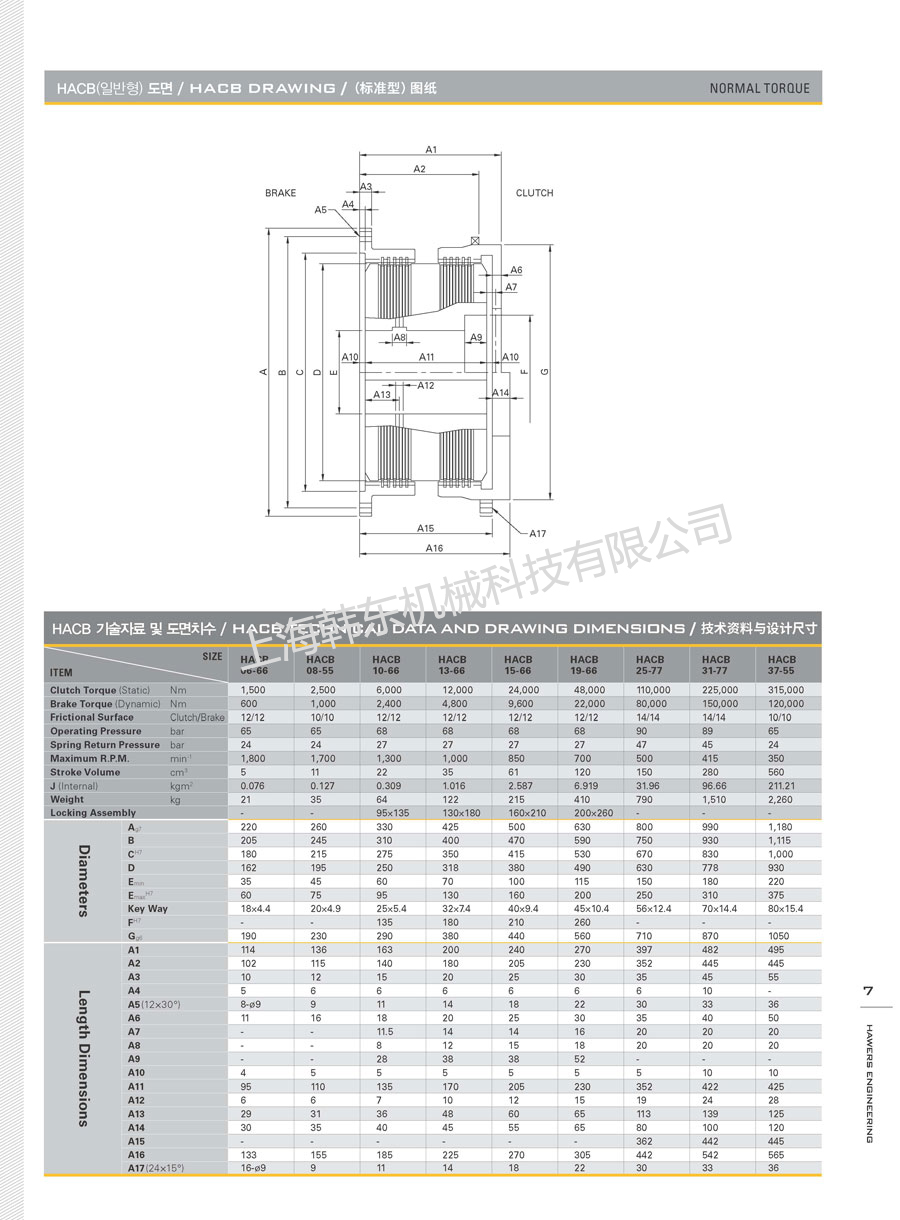

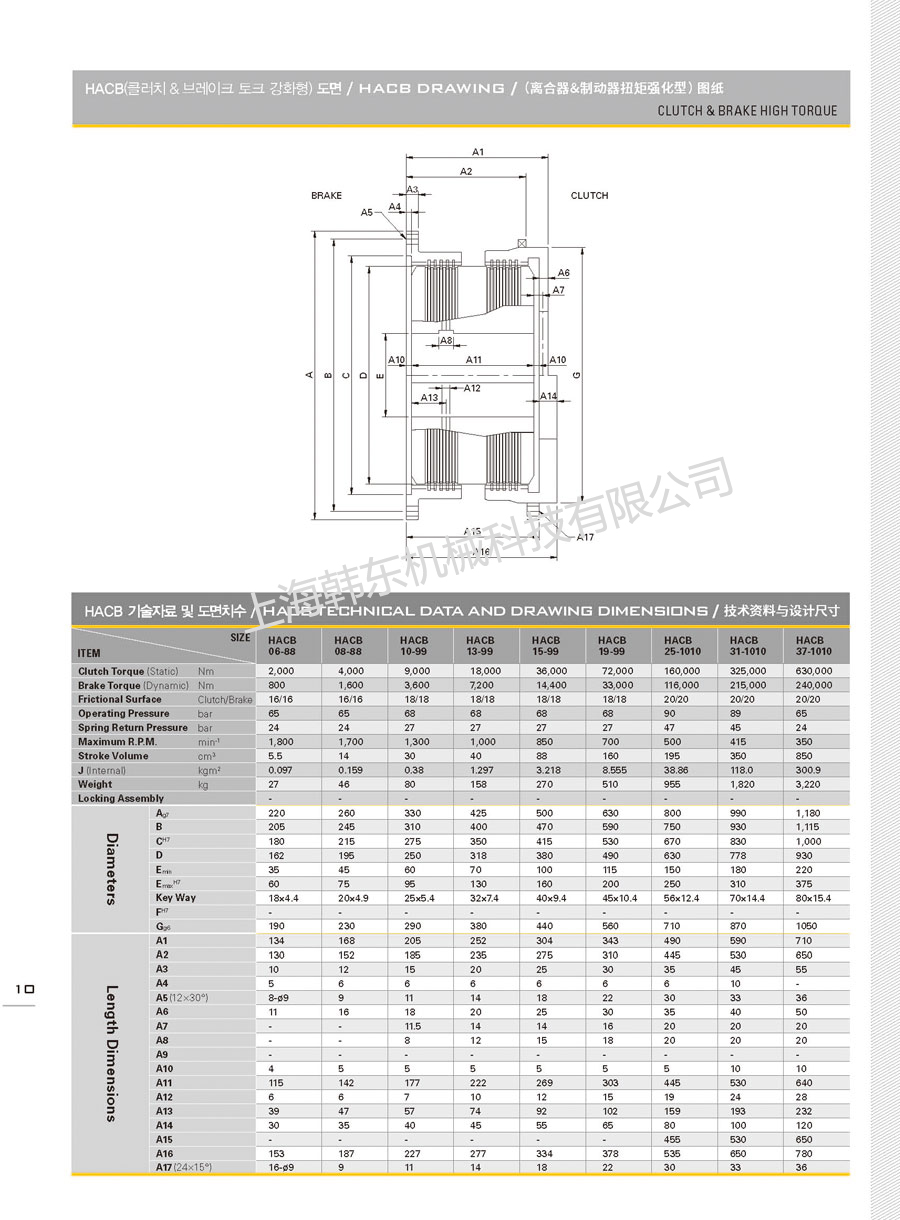

三、液壓組合式離合制動器產品參數





二、液壓組合式離合器/制動器的作用和功能

組合式液壓離合器/制動器的特點是占用空間小、慣量低、嚙合/松脫速度快，在很大程度上無需修復。此外由于是多盤結構，即使在很高的熱負載情況下，也能傳遞很高的扭矩。

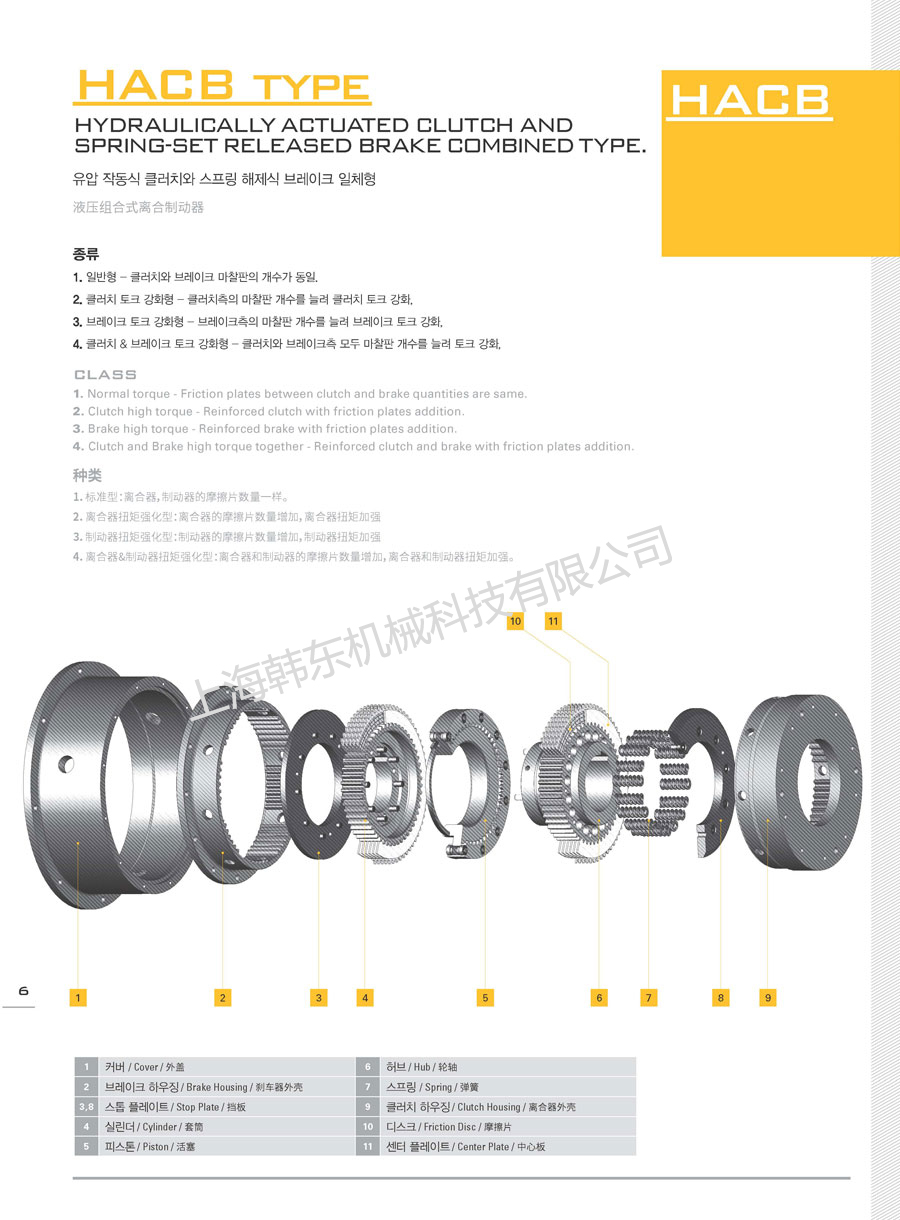

三、液壓組合式離合器/制動器安裝要點

先裝離合器摩擦片及彈簧，再裝內金屬密封環，小心先把金屬密封環開口對面的部分放入密封槽中，然后慢慢撐開開口部分，慢慢放入槽內，把金屬密封壞放入槽內后，需要把開口放在離進油口90度位置處。

安裝活塞注意活塞端面的內齒需要與輪轂外齒對齊，然后使用兩個輔助螺桿和螺母拉緊活塞。

安裝外金屬密封環，安裝好制動器摩擦片及O型密封環，朝上放好。在輪轂的端面上抹上端面密封膠，把離合器和輪轂放入制動器和缸體內，注意通過銷釘孔與螺孔的間距不一樣來判斷正確的位置。先使用兩個螺釘拉住缸體和輪轂，把離合器側放在下面然后安裝銷釘。

四、液壓組合式離合器/制動器維護保養

組合式離合器/制動器無磨損，所以基本上不需維修，但是如果使用不當（油壓過低，工作溫度過高等），可能再次出現磨損，如果出現磨損，離合器制動器的性能可能發生變化，制動角增大，壓力機滑塊停止前已超出死點，離合器打滑如果出現制動器角增大，或離合器打滑，應馬上停機，并和我們?nèi)〉寐?lián)系。如果摩擦盤出現磨損，離合器/制動器一定是操作不當。
